스플라인의 X,Y 값 좌표 추출 방법

우선 스플라인을 폴리선 으로 변환을 해줍니다.

폴리선으로 변환하려면 명령어 PE(PEDIT)을 입력합니다.

밑에 그림은 스플라이선이 그려진 화면입니다.

스플라이선을 폴리선으로 변환하기 위해 명령어 PE(PEDIT)을 사용해서 폴리선으로 변환해줍니다.

스플라인 선이 폴리선으로 변경됩니다.

폴리선에서  일반 선으로 변경해줍니다. EXPLODE 명령어를 사용해서 변환해 줍니다.

DATAEXTRACTION 기능을 통해 데이터 추출을 합니다.

새 데이터 추출을 작성 , 이전에 저장한 설정 사용, 기존 추출 편집 3가지 방법중 하나를 선택해 사용합니다.


Vault 클라이언트를 시작한 후에 화면표시가 잘못되면, Vault 클라이언트의 문자 스타일이 잘못 보이는 것처럼 보입니다.
검색기 홈 뷰의 폴더가 겹칩니다.

Windows에서 100% 이상의 DPI 설정이 지정된 디스플레이(예: 125%)가 사용되며 이로 인해 Vault 클라이언트가 제대로 표시되지 않습니다.

Windows 디스플레이 설정에서 텍스트, 앱 및 기타 항목의 크기 변경을 100%로 변경해 줍니다.

Vault 응용프로그램에 대한 "높은 DPI 배율 동작"을 변경합니다.

- 바탕 화면에서 Vault 아이콘을 마우스 오른쪽 버튼으로 클릭하고 속성을 선택합니다.

- 호환성 탭 클릭

높은  DPI 조정 동작 재정의 체크

시스템 또는 시스템(고급) 선택

확인을 클릭 저장

Vault 클라이언트 재실행



프로젝트는 Inventor 내에서 모델링을 함에 있어 필요한 재질 색상 라이브러리 컨텐츠 라이브러리 등을 관리하고 프로젝트에 속해 있는

부품, 조립품 파일을 관리하도록 도움을 주는 설정입니다.

먼저 Inventor를 실행하면 홈 화면이 나오는데  오른쪽에 프로젝트 항목이 있습니다.

현재 활성화된 프로젝트는 녹색 표시로 체크가 되어 있습니다.

리본 메뉴에 시작하기 탭에 시작 패널에도 프로젝트 아이콘이 있으며 이 아이콘을 클릭하시면 프로젝트에 관한 상세한 설정도 할 수 있습니다.

프로젝트 아이콘을 클릭해 주세요.

프로젝트 창은 크게 위아래 두 부분으로 나누어져 있으며 위쪽 창에는 프로젝트 리스트와 아래쪽 창에는 프로젝트 설정이 표시가 됩니다.

프로젝트 새로 만들기 클릭
일반적으로 로컬 pc에 데이터를 저장해 사용하는 유저는 새 단일 사용자 프로젝트를

오토데스크 볼트 서버를 사용하는 유저는 새 vault 프로젝트를 선택합니다.


유형을 선택하고 다음 버튼을 클릭

프로젝트를 새로 만들게 되면 이름이 필요합니다. 프로젝트 이름을 설정한 후 프로젝트 폴더를 설정해 줍니다.

확장명 ipj에 프로젝트 파일이 생성되는 것을 보실 수 있습니다.

폴더 설정이 끝나면 마침 버튼을 클릭해 프로젝트 생성을 끝냅니다.

프로젝트 리스트를 보면 새로 생성한 프로젝트가 표시되며 이름 앞에 체크 표시로 현재 설정되어 있는 프로젝트임을 표시해 줍니다.

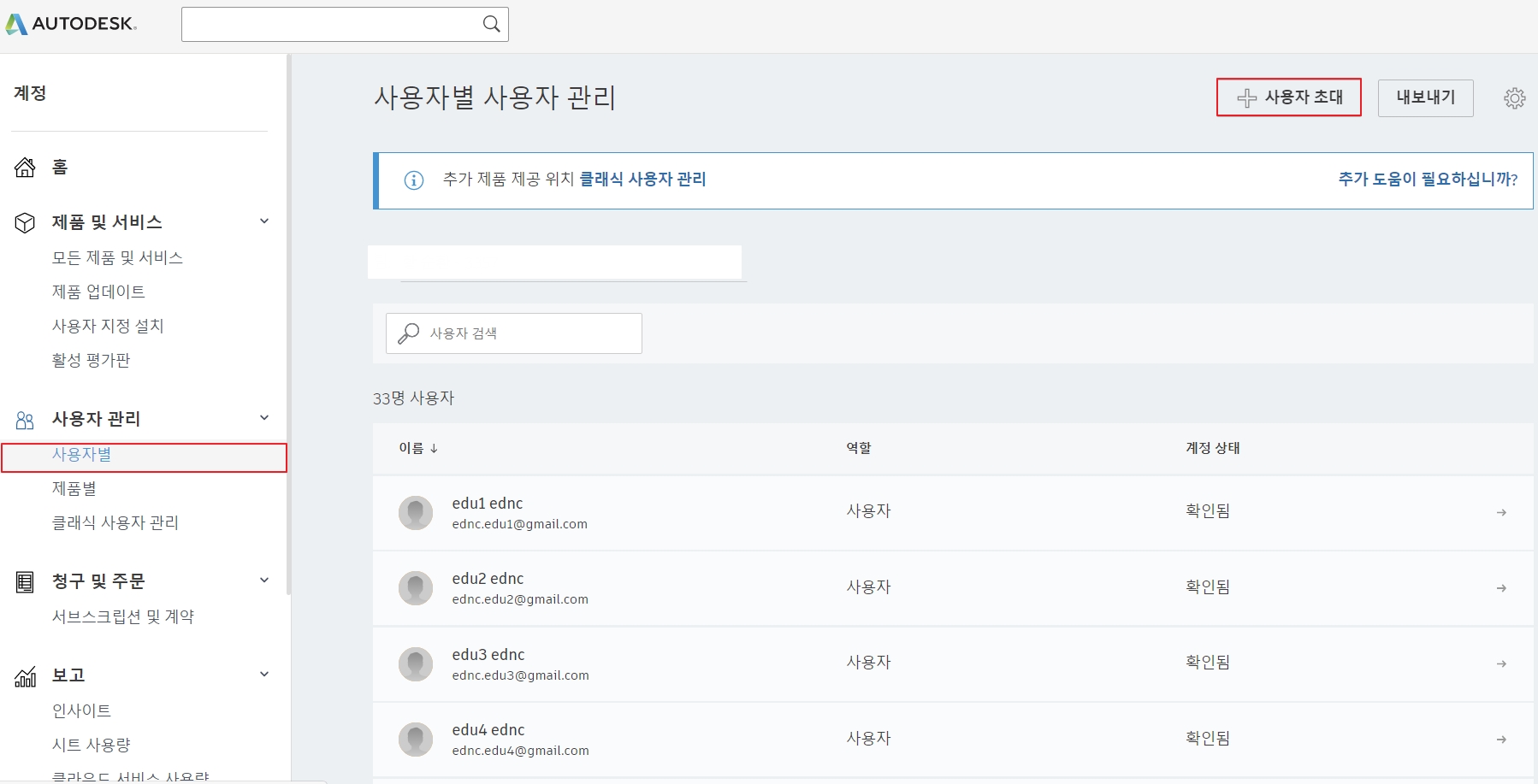

많은 분들이 질문을 주시는 Autodesk 사용자 계정 생성 방법에 대해 소개해 드리겠습니다.

1. https://accounts.autodesk.com 주소창에 입력후 접속합니다.

2. 해당 사이트에 접속하시면 로그인창이 나옵니다.

3. 로그인창 아래에 보시면 계정 생성이 있습니다 계정작성하기를 클릭합니다.

4. 계정작성에 사용하실 메일주소 와 비밀번호를 입력합니다. (사용하실 메일주소는 회사메일로 사용하셔야 관리하시기 편합니다.) (예:jh.kim@ednc.com)

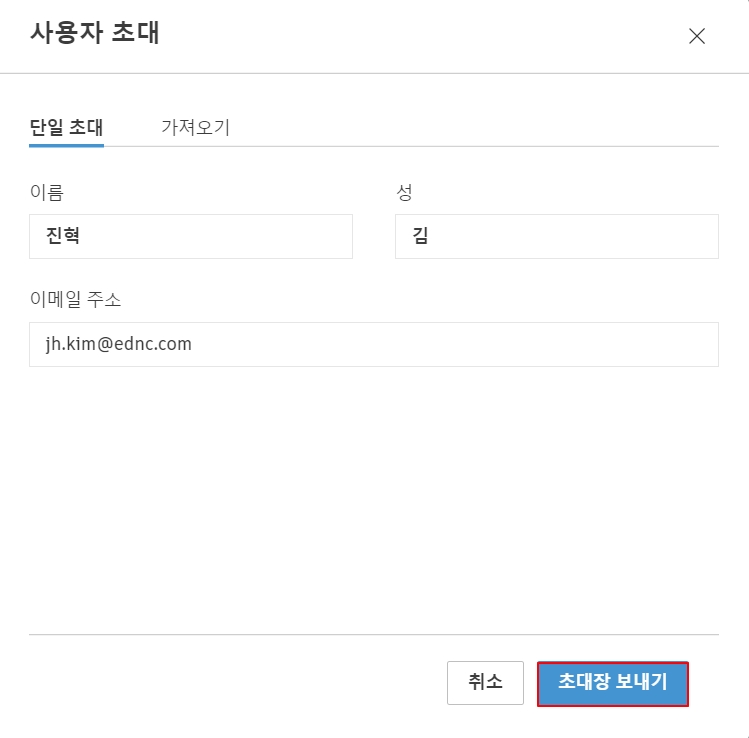

5. 작성을 하게되면 해당 메일주소로 초대장이 발송됩니다. (해당 메일을 확인해 줍니다.)

6. 해당 메일 함에서 전자 메일 확인을 눌러줍니다.

7. 다시 어카운트 홈페이지로 들어오셔서 로그인하시면  정상적으로 사용이 가능합니다.

지난번 FAQ 문서에는 스케치를 하고 솔리드 형상을 만들어 결합 기능에 대해 소개를 했습니다.

이번 FAQ 문서에서는 완성된 솔리드 형상을 가져오기 기능을 통해 본체 이동 기능에 대해 소개를 하겠습니다.

-Inventor에서는 지정된 방법을 사용하여 하나 이상의 솔리드 본체를 변환할 수 있습니다.

이동할 하나 이상의 솔리드 본체를 선택하고 드롭다운 메뉴를 사용해 자유 끌기, 레이를 따라 이동 또는 선을 기준으로 회전 작업을 할 수 있습니다.

-Inventor에서 가져오기를 통해 다양한 CAD 시스템 및 다른 파일 형식의 파일을 Inventor 부품 파일로 배치할 수 있고 참조 모형, 모형 변환 옵션을 통한

모형 변경 업데이트 및 형상을 재사용 하고 수정을 할 수 있습니다.

1. 가져오기 기능을 통해 다른 형식의 파일을 불러오도록 하겠습니다. (예 stp 파일)

2. 가져오기 부품에 대한 옵션 설정하기.

- 참조 모형: 이 옵션을 사용할 경우 선택한 파일에 대한 링크가 유지가 되므로 모형이 변경되는 것을 업데이트할 수 있습니다.

설계를 하는 과정에서 참조된 모형을 편집할 필요가 없는 경우에 이 옵션을 사용합니다.

- 모형 변환: 이 옵션을 사용할 경우 원본에 연결되지 않은 새 Inventor 파일이 작성됩니다. 새 설계를 위해 모형을 재사용하고 수정을 해야 하면 이 옵션을 사용합니다.

3. 솔리드 형상을 가져오기 기능을 통해 불러온 화면입니다. (수정을 하기 위해 모형 변환 옵션을 적용하였습니다.)

4. 부품3 stp 변환에 대한 보고서 이미지 입니다.

5. 결합 기능을 추가해서 사용하실 분은 이전 FAQ(Inventor에서 솔리드 형상을 통해 교집합/ 차집합 형상을 생성하는 방법.) 참조해 주시면 됩니다.

6. 3D 모형 탭에서 확장 패널에 수정을 누르시면 본체 이동 기능이 나옵니다. (본체 이동 기능을 클릭합니다.)

7. 자유 끌기를 선택한 후 X,Y,Z 값을 설정해 간격을 띄울 수가 있습니다.

8.  레이를 따라 본체 이동이 가능합니다.

- 모서리 또는 축을 지정하여 선형 이동 방향을 정합니다.

9. 선을 기준으로 회전을 통해 각도를 입력함으로써 모서리 또는 축을 지정하여 회전을 할 수 있습니다.

Inventor에서 솔리드 형상을 통해 결합하는 방법.

- 둘 이상의 솔리드 형상에서 교집합/차집합 작업을 해야 될 때 사용하는 방법입니다.

- 결합 기능을 사용하기 위해서는 최소 두 개 이상의 솔리드가 있어야 합니다.

- 스케치를 그린 후 솔리드 두 개를 만들어 Combine(결합) 작업을 진행하겠습니다.

본 FAQ 문서는 솔리드 형상에서의  결합 방법만 설명이 되어 있습니다. 솔리드 형상 가져오기를 통한 결합 방법은 다음 FAQ 문서에서 확인하시면 됩니다.

1. 아래 그림과 같이 2D 스케치 작업 평면을 선택하고 스케치를 그려줍니다.

2. 스케치 종료를 하고 돌출을 해주고 다음 스케치를 그리고 스케치 종료로 빠져나옵니다.

3. 아래 그림과 같이 새로운 스케치도 돌출을 해줍니다 방향은 대칭으로 해주고 솔리드 형상이  2개가 필요하니 출력 부분에는 새 솔리드를 선택해서 돌출을 해줍니다.




4. 생성을 하고 나면 솔리드가 2개가 생성된 것을 검색기 막대를 통해 확인할 수 있습니다.



5. 2개의 솔리드 형상을  결합 기능을 통해 접합합니다. (기준 솔리드를 잡고 접합할 솔리드 형상을 잡아 줍니다)

6. 결합된 솔리드 형상을 피쳐 편집 기능으로 잘라내기, 교차로 편집이 가능합니다. (아래 그림 참조)

(교차)                                                                                            (잘라내기)

FAQ 에 쓰여진 Cuix 파일은 '기술자료' 에 올려 놓았습니다.

'기술자료' 에서 AutoCAD 2019 Classic Cuix 파일을 다운로드 받아주세요.

파일을 받아주시고 아래와 같이 따라하시면 됩니다.

1. ACADM 20XX의 CLASSIC 작업 공간을 가져 옵니다.

2. 사용자 인터페이스 사용자화 창이 나타나며 "전송" 탭으로 이동합니다.

주 사용자화 파일(acadm.cuix)를 클릭하면 아래와 같이 창이 나타나며 "다른 이름으로 저장"을 선택합니다.

3. 2019버전의 Cuix를 이름과 위치를 지정하고 저장합니다.

이렇게 2019 CLASSIC의 사용자화 파일을 가지고 올 수 있습니다.

4. AutoCAD Mechanical 2021을 실행합니다.

마찬가지로 Cui 명령을 입력합니다. 아래 그림은 2021버전의 Cui 화면입니다.

열기를 클릭하여 2019버전의 Cuix 파일을 불러옵니다.

5. 2021버전의 Cui 화면을 가지고 올 수 있으며 2019버전에서 사용했던 메뉴들이 나타납니다.

AutoCAD 클래식 화면이 있는 것을 확인할 수 있습니다.

6. AutoCAD 클래식에서 마우스 우클릭하여 복사를 선택합니다. (전송 탭)

7. 사용자화 탭으로 넘어와서 작업 공간에서 마우스 우 클릭 / 붙여넣기를 선택합니다.

9. 2019버전의 클래식 화면이 2021버전으로 복사가 되었습니다.

10. 작업 공간에서 클래식 화면으로 변경합니다.

11. 클래식 화면이 나타나는 것을 보실 수 있습니다.

AutoCAD를 사용할 때, 같은 규칙의 숫자들이나 문자들을 수정해야 하는 경우

EDIT 명령어 기능을 이용해서 하나의 객체만 선택해서 수정이 가능하지만

FIND 명령어 기능을 이용해서 한 번에 일괄 변경할 수 있습니다.

본문에서는 같은 규칙의 숫자만 예시로 하겠습니다.

예시 숫자 그림

위 그림처럼 같은 규칙의 숫자를 적었습니다.

이 앞에 숫자를 2-1~6으로 변경하겠습니다.

1. FIND 명령어 실행

2. 찾을 내용 입력

3. 대치할 내용 입력

4. 전체 대치 클릭

5. 종료 클릭

전체 대치를 적용한 그림입니다.

위 방법대로 FIND 명령어를 통해서 작업을 하시면 같은 규칙의 숫자들이나 문자들을 일괄로 변경할 수 있습니다.

Inventor의 작업 스케줄러를 사용하여 STEP 또는 IGES 파일을 일괄적으로 가져오고 변환하는 방법

해결 방안

작업 스케줄러를 사용하여 STEP 형식의 파일을 IPT(부품) 또는 조립품(IAM)으로 불러오거나 변환할 수 있습니다.



Inventor 파일을 열려고 하면 현재 버전보다 최신 버전인 Inventor 파일을 열려고 할 때 오류가 나타납니다.

문제

1. 현재 버전보다 1년 이상 더 최신인 부품 또는 조립품 파일을 오픈할 경우

2. 현재 버전보다 2년 이상 더 최신인 부품 또는 조립품 파일을 오픈할 경우

3. 최신 버전의 Inventor 도면(idw) 또는  프리젠테이션(ipn) 파일을 오픈할 경우

해결방안

1. 현재 버전보다 1년 더 최신인 부품 또는 조립품 파일을 열려면

https://manage.autodesk.com에서 최신 업데이트를 설치합니다.

- 최신 파일 버전을 지원하는 업데이트는 일반적으로 최신 버전의 Inventor가 출시되고 약 1개월 후에 사용할 수 있게 됩니다.

2. 최신 버전의 Inventor 파일을 열고자 하면 최신 버전의 Inventor를 설치해 주세요.

- 현재 버전보다 2년 이상 더 최신인 부품(ipt) , 조립품 (iam) 파일 Inventor는 이하 버전보다 2년 더 최신인 부품(ipt) 및 조립품(iam) 파일을 열수 있도록 지원하지 않습니다.

- 모든 최신 버전의 Inventor 도면(idw) 및 프리젠테이션(ipn) 파일 Inventor에서는 현재 릴리즈 보다 더 높은 버전인  Inventor 도면(idw) 및 프리젠테이션(ipn) 파일을

열수 있도록 지원하지 않습니다.

3. 다른 이름으로 stp, igs 파일로 저장합니다.

추가로 최신 버전의 Inventor가 없는 경우

사용 중인  제품  이하 버전인 파일을  백업, 이전 버전을 복원합니다.

최신 버전을 사용하는 사용자가 해당 파일을 제공한 경우 사용 중인 소프트웨어 버전과 호환되는 파일 버전을 제공해 줄 수 있는지 물어봅니다.

피처 기능(스케치된 피처 편집 , 치수 편집, 모깎기) 사용이 중요하지 않은 경우에는 SAT, STEP 등 지원되는 파일 형식으로 변환된 파일을 요청합니다.
